Ağır hizmet tipi manuel zincirli vinç, kullanımı kolay ve taşıması kolay elle çalışan bir vinçtir. Güçlü ve giyilebilir ve yüksek güvenlik performansına sahiptir. Fabrikalarda, madenlerde, şantiyelerde, rıhtımlarda, rıhtımlarda, depolarda, vb. Kullanım için uygundur.

The lever hoist has model HCB10, HCB20, HCB30, HCB50, HCB100, HCB200 for different capacity 1ton, 2ton, 3ton, 5ton, 10ton, 20ton.

Özellikleri:

Kompakt tasarım ， tüm çelik konstrüksiyon, hafif handpull
Çoğu endüstriyel uygulama için 2.200 lb. kaldırma kapasitesi fazlasıyla yeterli
Elle çalışan vinç, ağır yükleri kaldırmayı kolaylaştıran yük paylaşım dişlileri kullanır
Aşırı yükleri uyarmak için yavaşça bükülecek şekilde tasarlanmış düşme dövme kancalar.
CE güvenlik standardını karşılamak için üretilmiştir

We have this item in stock in US, if you are located in US, we can arrange delivery to you ASAP! This way will save your time and shipping cost.

i-Lift No.		2110602		2110604		2110605		2110606		2110607		2110608
model		HCB10		HCB20		HCB30		HCB50		HCB100		HCB200
Değerlendirilmiş kapasite	Kg (Ib)	1000(2200)		2000(4400)		3000(6600)		5000(11000)		10000(22000)		20000(44000)
Standart kaldırma yüksekliği	mm (in.)	2500/3000（100/120）				3000/5000(120/200)
Test yükü	KN	12.5		25		37.5		62.5		125		250
Nominal kapasiteye çaba	N-	310		320		360		400		430		430
Yük zinciri düşüyor		1		2		2		2		4		8
Kanca H arası min. Mesafe	mm (in.)	300(12)		380(15)		470(18.5)		600(23.6)		730(28.7)		1000(40)
Dia. Yük zincirinin	mm (in.)	Ø6x18		Ø6x18		Ø8x24		Ø10x30		Ø10x30		Ø10x30
		(0.2x0.7)		(0.2x0.7)		(0.3x0.9)		(0.4x1.2)		(0.4x1.2)		(0.4x1.2)

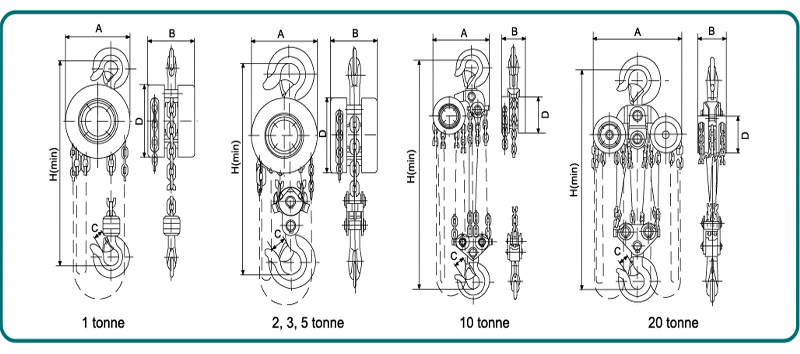

boyutlar	A mm (inç)	142(5.6)		142(5.6)		178(6.8)		210(8.3)		358(14.1)		580(22.8)
	B mm (inç)	130(5.2)		130(5.2)		139(5.6)		162(6.4)		162(6.4)		189(7.4)
	C mm (inç)	22(0.9)		26(1)		32(1.2)		44(1.7)		50(2)		70(2.7)
	D mm (inç)	142(5.6)		142(5.6)		178(6.8)		210(8.3)		358(14.1)		580(22.8)
Net ağırlık	kg (lb).	9.2(20.2)	10(22)	12(26.4)	14(30.8)	20.2(44.4)	22.7(50)	32(70.4)	35(77)	65(143)	68(150)	148(325.6)	155(341)
Brüt ağırlık	kg (lb).	9.6(21)	10.4(23)	13.1(28.8)	14.5(31.9)	20.8(45.8）	23.3(51.3)	33(72.6)	36(79.2)	67(147.4)	80(176)	150(330)	180(396)
Extra Weight Per Metre of Extra Lift	(pcs)	1.65		2.5		3.7		5.2		9.6		19.2

Operasyon prosedürü:

1. kablo çekme aşırı yükü kullanmak kesinlikle yasaktır.

2.İnsan gücü dışındaki diğer güçlerle çalışmak kesinlikle yasaktır.

3.Kullanmadan önce, parçaların sağlam olduğundan, şanzıman parçalarının ve kaldırma zincirinin iyi yağlandığından ve rölanti durumunun normal olduğundan emin olun.

4. Üst ve alt kancaların kaldırılmadan önce asılıp asılmadığını ve kaldırma zincirinin dikey olarak asılması gerektiğini kontrol edin. Bükülmüş bağlantı olmamalı ve çift sıralı zincirin alt kanca çerçevesi ters çevrilmemelidir.

5. operatör bilezik bilezik sallamak için bilezik tekerleği ile aynı düzlemde durmalıdır, böylece bilezik tekerleği saat yönünde döner, böylece ağırlık yükseltilebilir; bilezik ters çevrildiğinde, ağırlık yavaşça indirilebilir.

6. ağır nesneleri kaldırırken, büyük kazaları önlemek için personelin herhangi bir iş yapması veya ağır nesnelerin altında yürümesi kesinlikle yasaktır.

7. kaldırma işlemi sırasında, ağırlık yükselir veya düşüyor olsun, bilezik çekildiğinde, kuvvet eşit ve yumuşak olmalıdır. Bilekliğin zıplamasını ya da segman halkasını önlemek için aşırı kuvvet uygulamayın.

8. Operatör çekme kuvvetinin normal çekme kuvvetinden daha büyük olduğunu tespit ederse, derhal kullanmayı bırakmalıdır. Kazaları önlemek için iç yapıya zarar vermeyin.

9. ağır nesne güvenli ve güvenli bir şekilde indi sonra, zincir zincirden çıkarın.

10.Kullandıktan sonra, hafifçe tutun, kuru, havalandırılan bir yere koyun ve yağlama yağı uygulayın.
